Jimny EV Project SJ2001

大きい画像を見たい時は画像をクリックして下さい。


フロント脚廻りは、「オフロード・サービス・タニグチ」製ソルブリーフのソフトをベースに、細部を煮詰めたEV用スペシャルである。

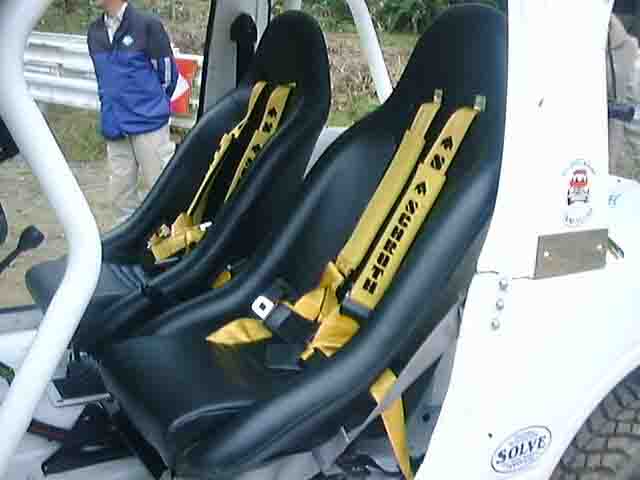

シートは試乗会等のことも考えて2名乗車可能にした。
コブラ2脚にシュロスの4点を締める。

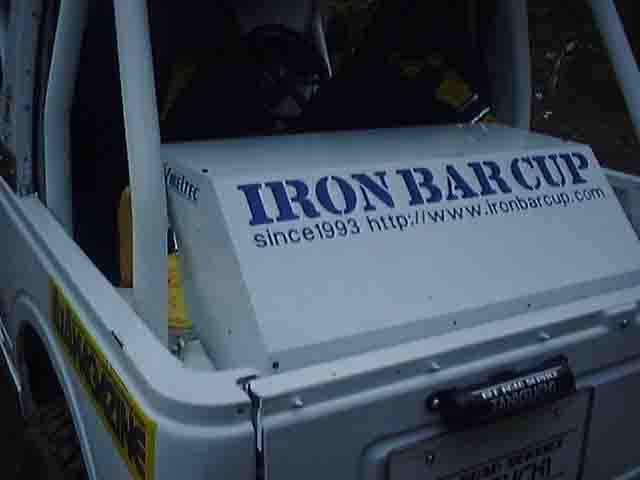

アイアン・バール・カップの特大ステッカーが貼ってあるのがバッテリーケース。
この中に20個のオプティマ・レッドトップが収まっている。

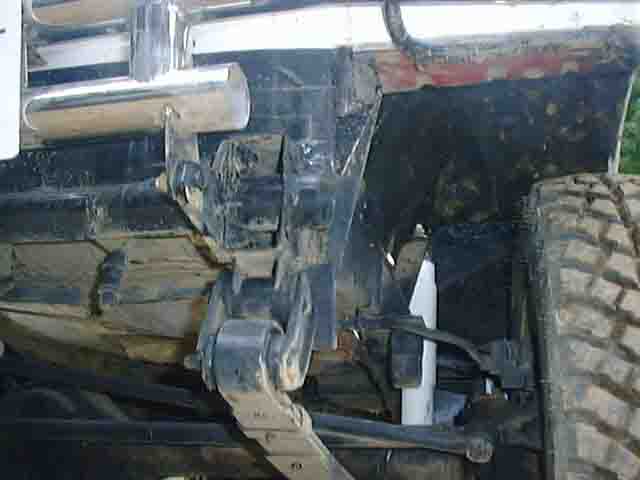

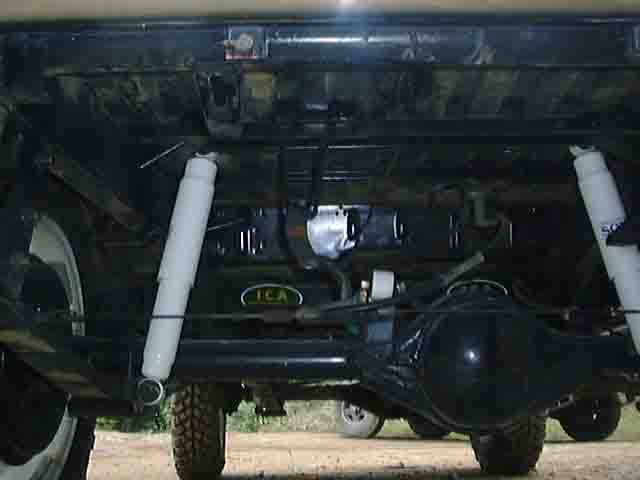

リア脚廻り。同じくソルブベースだが、こちらはハードを使用した。
強大なトルクに対応する為、ショックを流用したトルクロッドも装備されている。

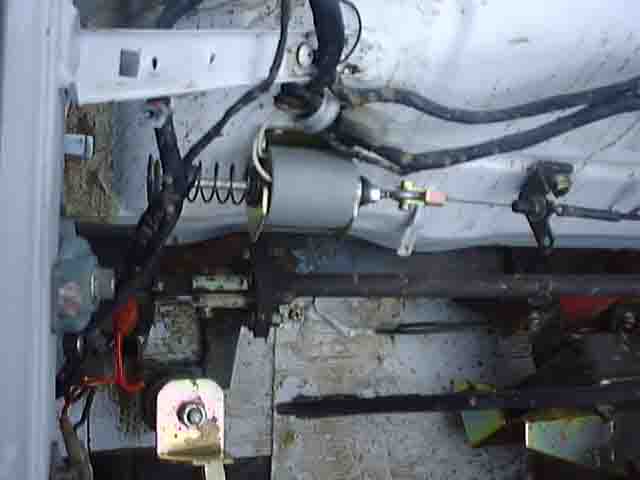

写真中央に有る、バネが付いた部品がアクセル開度を計るセンサー。
アクセルワイヤーと連動している。

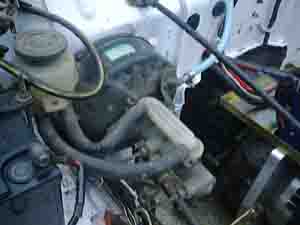

車重の増加に対応してブレーキにはサーボアシストを取り付けた。

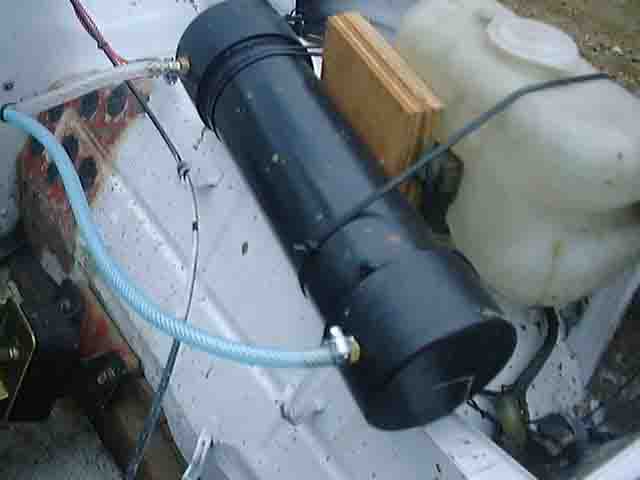

助手席前のポンプで造られた負圧は一旦このタンクに溜められる。
今は借り留めの状態である。

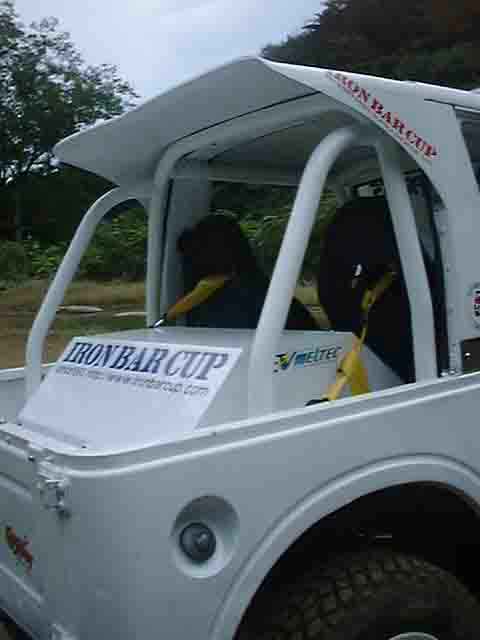

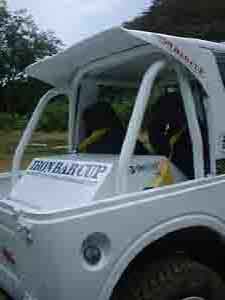

ロールバーはタニグチ製の6点式。バッテリーケースが上開きなので、
ダイアゴナルバーは付けられない。

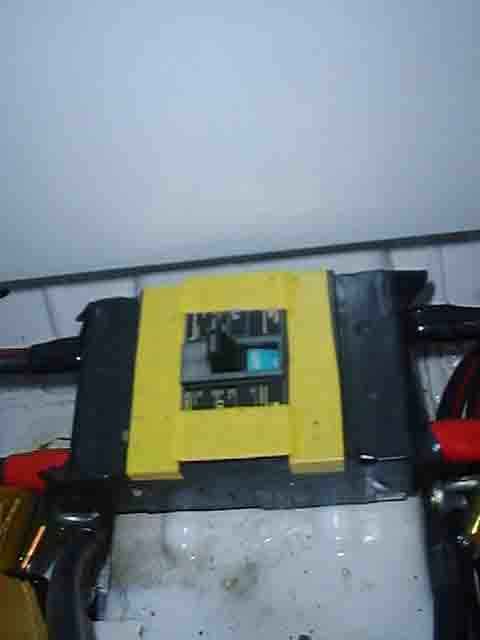

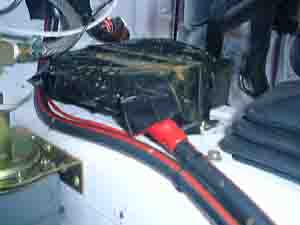

左右シートの間に置かれたブレーカー。
安全の為にもブレーカーはマメに切る様にするのがお約束。

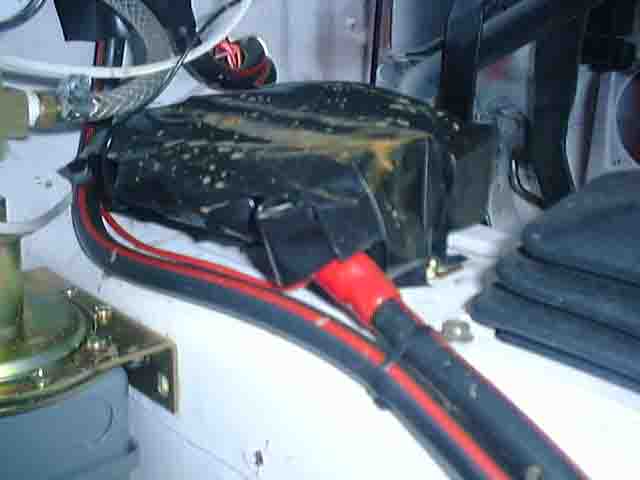

240Vの高電圧に対応する為、並列で使われているコンタクター。
